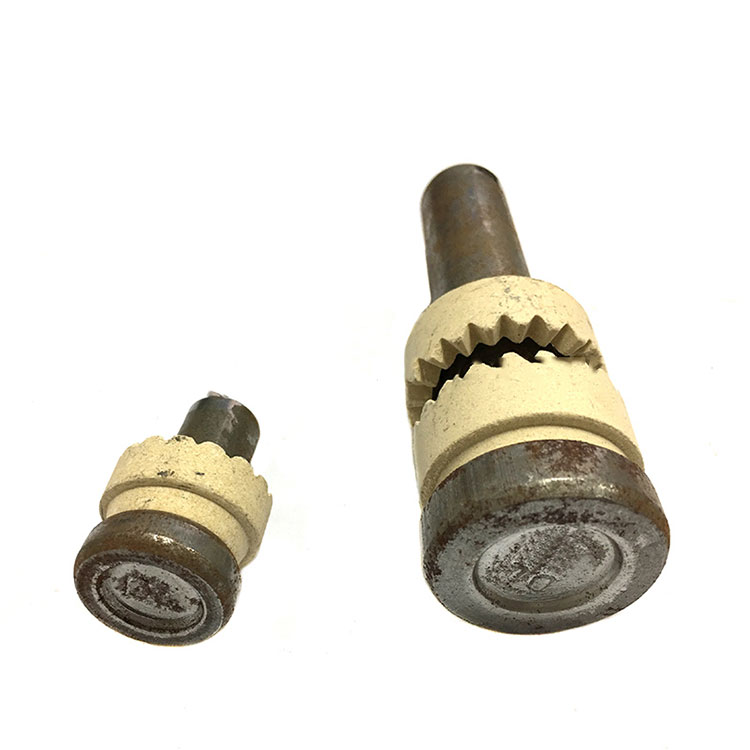

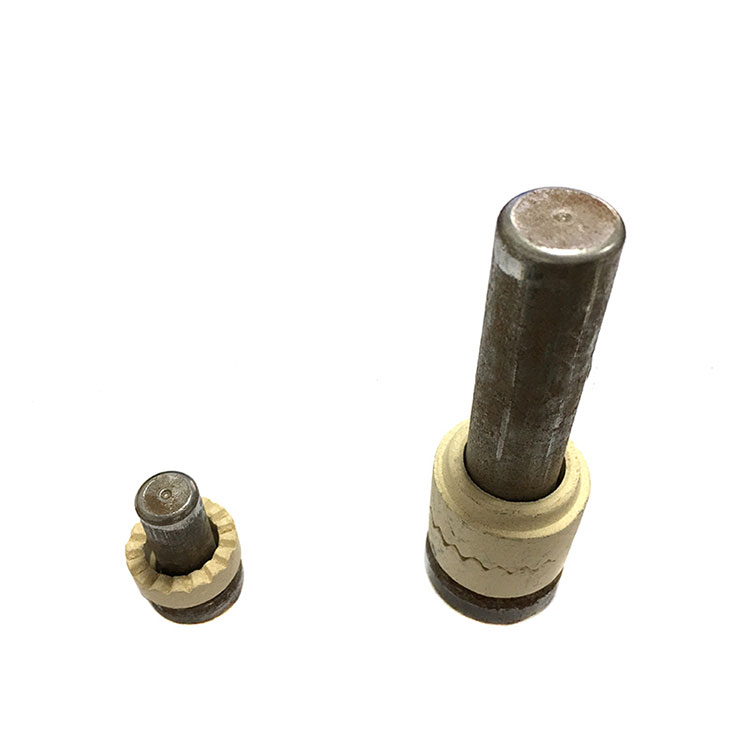

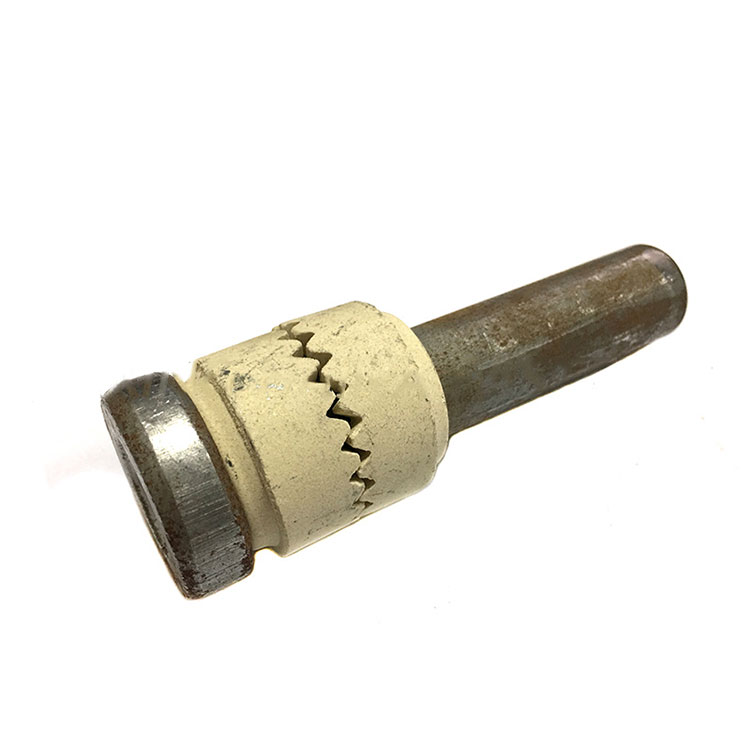

Διατμητικός συνδετήρας υψηλής εφελκυσμού με πρότυπο ISO 13918 Τύπος: SD

Τα καρφιά διάτμησης είναι συνδετήρες με σύνδεση ακαμψίας υψηλής αντοχής. Τα καρφιά διάτμησης συντομεύονται ως τα κυλινδρικά καρφιά (Σκουφώματα με κεφαλή τυριού για συγκόλληση με τόξο). Οι προδιαγραφές των καρφιών διάτμησης είναι ονομαστική διάμετρος Ф10 ~ Ф25 mm, Το συνολικό μήκος της συγκόλλησης πριν από τα 40 ~ 300 mm. Το καρφί έχει την κορυφή του κεφαλιού με τις γλυφές για να κάνει το σήμα αναγνώρισης του κατασκευαστή, η χρήση του καρφιού συγκόλλησης είναι πολύ ευρεία.

Οι συνδετήρες διάτμησης έχουν σχεδιαστεί για να δένουν την πλάκα από σκυρόδεμα στις χαλύβδινες δοκούς και να αντέχουν σε φορτίσεις διάτμησης μεταξύ της πλάκας σκυροδέματος και της χαλύβδινης δοκού σε σύνθετη κατασκευή. Αυτό μας δίνει τη δυνατότητα να φορτώνουμε έως και 1000 kg/m2 αντί για το συνηθισμένο φορτίο που είναι πολύ μικρότερο. Η διαδικασία εξοικονομεί χρόνο και συνεπώς χρήματα λόγω της απλότητάς της.

Οι συνδετήρες διατμητικής δοκού είναι το πιο σημαντικό στοιχείο στη σχεδίαση σύνθετης δοκού που ασφαλίζει το σκυρόδεμα σε δομικά στοιχεία από χάλυβα. Οι συνδετήρες διάτμησης αντέχουν στις δυνάμεις διάτμησης και αυξάνουν την ικανότητα φόρτισης διάτμησης σε μεταλλικά κτίρια, γέφυρες.

ΣΥΓΚΟΛΛΗΣΗ ΚΥΛΙΝΔΡΟΚΕΦΑΛΗΣ
ΔΙΑΣΤΑΣΗ ΜΠΟΥΛΟΥ
d	ΟΝΟΜΑΣΤΙΚΟΣ	10	13	16	19	22	25
	MIN	9.64	12.57	15.57	18.48	21.48	24.48
	ΜΕΓΙΣΤΗ	10	13	16	19	22	25
dk	ΜΕΓΙΣΤΗ	18.35	22.42	29.42	32.5	35.5	40.5
	MIN	17.65	21.58	28.58	31.5	34.5	39.5
δ1		13	17	21	23	29	31
h		2.5	3	4.5	6	6	7
k	ΜΕΓΙΣΤΗ	7.45	8.45	8.45	10.45	10.45	12.55
	MIN	6.55	7.55	7.55	9.55	9.55	11.45
r	MIN	2	2	2	2	3	3
WA		4	5	5	6	6	6
