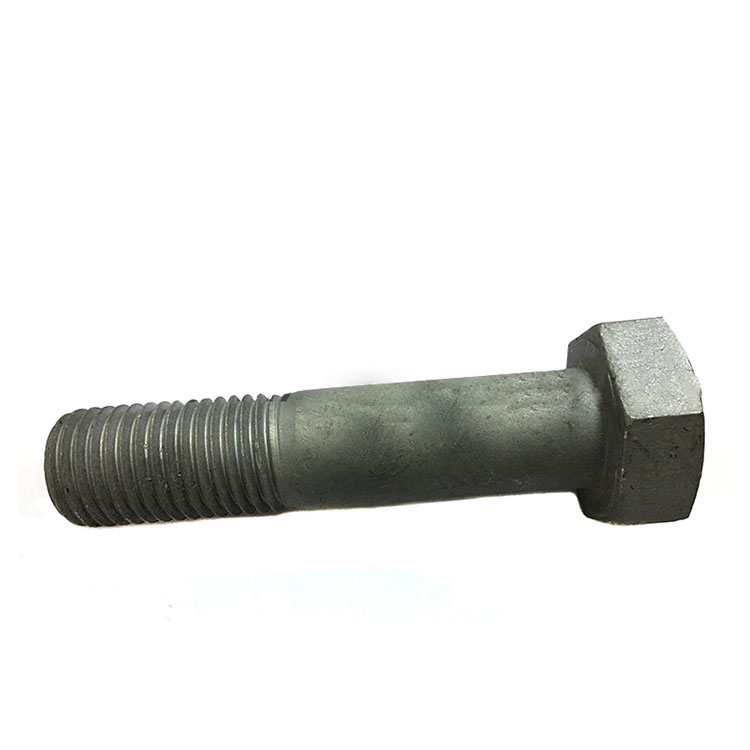

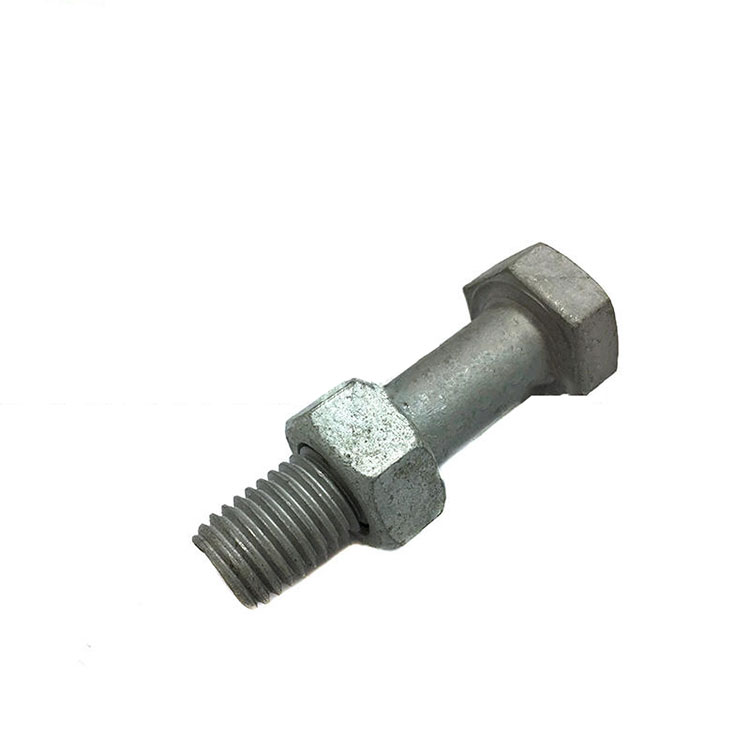

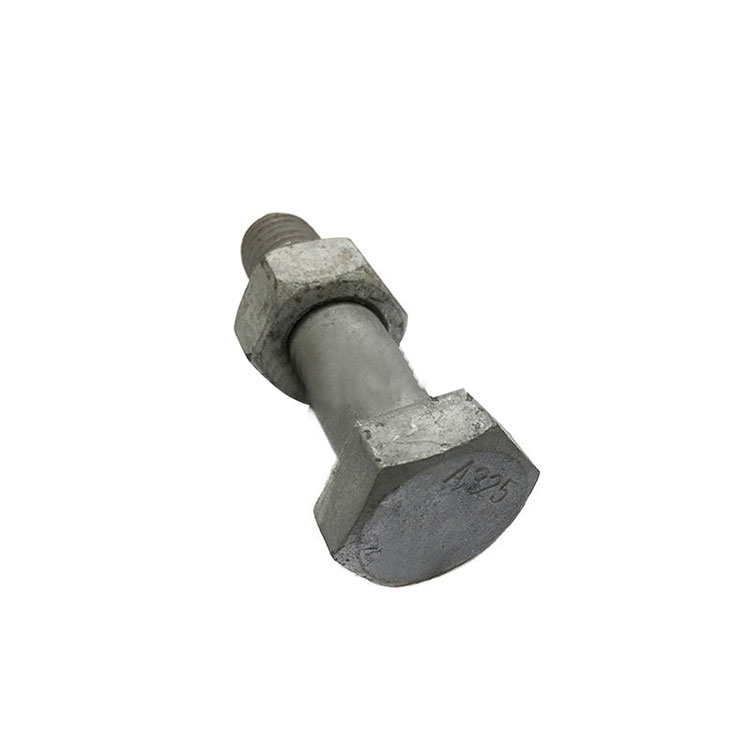

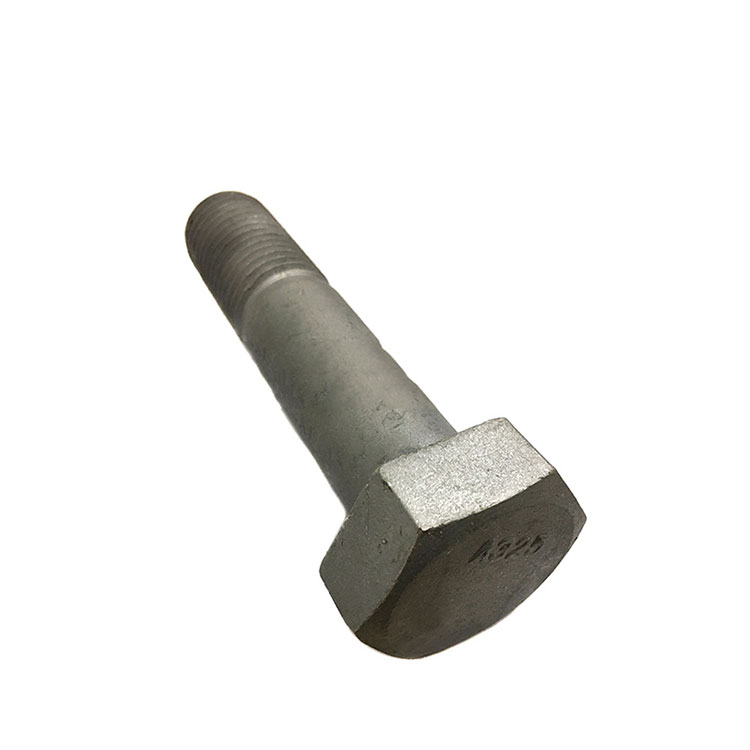

Τα βαριά εξαγωνικά μπουλόνια έχουν μια κεφαλή μεγαλύτερη από μια τυπική (τελική) εξαγωνική κεφαλή. Τα τυπικά βαριά εξάγωνα μπουλόνια είναι κατασκευασμένα από χάλυβα χαμηλού έως μέσου άνθρακα. Η μεγάλη κεφαλή προσφέρει μεγαλύτερη επιφάνεια έδρασης που κατανέμει το φορτίο σύσφιξης σε μεγαλύτερη περιοχή.
Τα βαριά εξάγωνα δομικά μπουλόνια έχουν σχεδιαστεί για δομικές συνδέσεις από χάλυβα με χάλυβα. Κατά συνέπεια, είναι συνήθως πολύ σύντομες. Οι προδιαγραφές A325 και A490 δεν προορίζονται για γενικές εφαρμογές, συμπεριλαμβανομένων των μπουλονιών αγκύρωσης. Σε αυτές τις εφαρμογές, θα πρέπει να ληφθούν υπόψη οι αντικαταστάσεις του A449 για το A325 και του A354 βαθμού BD για το A490.
Τα βαριά εξάγωνα δομικά μπουλόνια έχουν σχεδιαστεί για δομικές συνδέσεις από χάλυβα με χάλυβα. Οι προδιαγραφές ASTM A325 και A490 καλύπτουν βαριά εξάγωνα δομικά μπουλόνια υψηλής αντοχής από διάμετρο 1/2" έως διάμετρο 1-1/2". Αυτά τα μπουλόνια προορίζονται για χρήση σε δομικές συνδέσεις και επομένως έχουν μικρότερα μήκη σπειρώματος από τα τυπικά εξαγωνικά μπουλόνια. Οι προδιαγραφές A325 και A490 δεν προορίζονται για γενικές εφαρμογές.
Η προδιαγραφή ASTM A490 καλύπτει σβησμένα και σκληρυμένα, κράμα χάλυβα, βαριά εξάγωνα δομικά μπουλόνια από 1/2" έως διάμετρο 1-1/2" με ελάχιστη εφελκυσμό 150 ksi. Τα μπουλόνια A490 είναι παρόμοια σε εφαρμογή και διαστάσεις με τα βαριά εξάγωνα δομικά μπουλόνια A325 Hex Cap Screws, αλλά είναι κατασκευασμένα από κράμα χάλυβα παρά από χάλυβα μεσαίου άνθρακα, με αποτέλεσμα συνδετήρα μεγαλύτερης αντοχής.
Ανοχή μήκους μπουλονιού | ||||
Ονομαστικό μήκος, σε. | Ονομαστικό μέγεθος, σε. | |||
1⁄2 | 5⁄8 | 3⁄4 έως 1 | 11⁄8 έως 11⁄2 | |
Μέχρι 6 ίντσες. | -0,12 | -0,12 | -0,19 | -0,25 |
Πάνω από 6 ίντσες. | -0,19 | -0,25 | -0,25 | -0,25 |
ΒΑΡΕΙΑ ΕΞΑΓΡΑΦΙΑ - ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ | |||
Βαθμός | Μέγεθος | Εφελκυσμός ksi min | Απόδοση ksi min |
A325 | 1/2" - 1 | 120 | 92 |
1 1/8 - 1 1/2 | 105 | 81 | |
A490 | 1/2 - 1 1/2 | 150 | 130 |
A193 B7 | Έως 2 1/2 | 125 | 105 |
2 5/8 - 4 | 115 | 95 |
Διάμετρος μπουλονιού | D | F | C | H | T | |||||
Διάμετρος σώματος | Πλάτος σε Διαμερίσματα | Πλάτος στις γωνίες | Υψος | Μήκος κλωστής | ||||||
Μέγιστη | Βασικός | Μέγιστη | Ελάχ | Μέγιστη | Ελάχ | Βασικός | Μέγιστη | Ελάχ | Βασικός | |
1⁄2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3⁄4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
